嵌入式产品与信息系统集成是现代智能系统（如物联网设备、工业自动化、智能家居、车载系统等）的核心构成。其开发流程是一个系统工程，融合了硬件、软件、通信与上层应用。本文将详细解析从需求分析到最终部署维护的全链路流程，并重点阐述其与信息系统集成服务的深度融合。

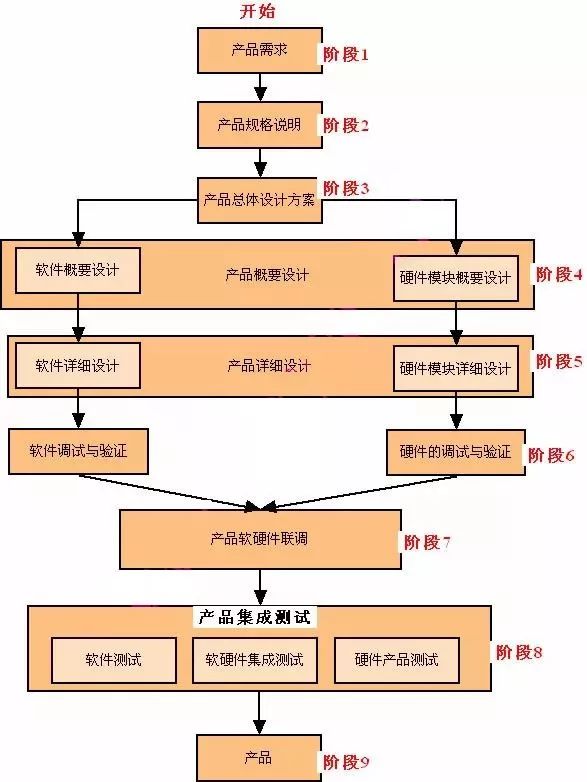

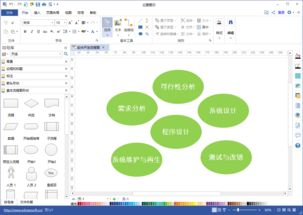

第一阶段：需求分析与系统设计
这是项目的基石，决定了后续所有工作的方向。
- 需求挖掘与定义：与客户深入沟通，明确产品的功能需求（如数据采集、控制指令、通信协议）、性能指标（如处理速度、功耗、响应时间）、环境要求（如温度、湿度、抗震）以及成本与工期约束。
- 系统架构设计：基于需求，进行顶层设计。
- 硬件架构：选择核心处理器（MCU/MPU）、传感器、执行器、通信模块（Wi-Fi、蓝牙、4G/5G、LoRa等）、电源管理方案，并完成初步的电路框图设计。
- 软件架构：设计软件层次，通常包括：硬件抽象层（HAL）、驱动程序、实时操作系统（RTOS）或裸机调度、中间件（如协议栈、文件系统）、应用逻辑层。
- 系统集成方案：规划嵌入式设备如何与后端信息系统（如云平台、企业ERP/MES系统、数据中台）进行数据交换与业务联动，定义清晰的接口协议（如MQTT、HTTP/HTTPS、CoAP、定制TCP协议）。
第二阶段：硬件开发与实现
- 原理图与PCB设计：使用EDA工具（如Altium Designer, Cadence）完成详细电路原理图设计，并进行PCB布局布线，充分考虑电磁兼容性（EMC）、信号完整性和散热。
- 原型机打样与焊接：制作PCB样板，焊接元器件，组装成工程样机。
- 硬件调试与测试：使用示波器、逻辑分析仪等工具，对电源、时钟、复位电路及各个功能模块进行基础测试，确保硬件工作正常。
第三阶段：软件开发与实现
此阶段与硬件开发往往并行或迭代进行。
- 开发环境搭建：建立交叉编译工具链、调试工具（如JTAG/SWD仿真器）和版本控制系统（如Git）。
- 底层驱动开发：编写或移植Bootloader、芯片外设驱动（GPIO、ADC、UART、I2C、SPI等）和通信模块驱动。
- 中间件与协议栈移植：根据需求，移植或开发操作系统、网络协议栈、文件系统等。
- 应用逻辑开发：实现核心业务功能，如数据采集算法、控制逻辑、本地存储策略等。
- 通信与集成接口开发：实现设备与信息系统通信的客户端模块，确保能稳定地发送数据、接收并执行指令。这是信息系统集成的关键技术实现点。
第四阶段：系统集成与测试
这是将孤立模块融合为可用产品的关键环节。
- 软硬件联调：将软件烧录至硬件，进行系统级功能调试，解决软硬件协同工作问题。
- 单元测试与集成测试：对软件模块进行测试，并逐步组合测试其交互。同时测试硬件各模块的协同性。
- 信息系统对接联调：
- 接口联调：将嵌入式设备接入真实或模拟的后端系统（云服务器/本地服务器），测试数据传输、命令下发、状态上报等接口是否畅通、协议是否一致。
- 业务场景测试：模拟真实业务场景（如设备上线注册、定时上报、告警推送、远程升级），验证端到端的业务流程是否完整、正确。
- 服务集成验证：验证嵌入式设备的数据如何被后端的信息系统（如数据分析服务、用户管理服务、监控大屏）接收、处理与呈现，形成闭环。
- 系统测试与验证：进行性能测试、压力测试、稳定性测试、兼容性测试及安全性测试，确保产品满足所有需求。
第五阶段：生产、部署与维护
- 设计转产：完成产品设计定型，输出全套生产文件（Gerber、BOM、装配图），并协助制造商进行试产，解决可制造性问题。
- 批量生产与质检：监控量产过程，确保产品质量一致性。
- 部署与现场集成：将设备部署到实际使用环境，并完成与客户现场信息系统的最终配置与集成。此步骤往往需要信息系统集成服务团队的深度参与，解决网络环境、系统适配等现场问题。
- 运维与持续服务：
- 设备监控与管理：通过集成的信息系统，对设备群进行远程状态监控、故障诊断、日志收集和固件升级（OTA）。
- 数据分析与优化：利用集成系统收集的数据进行分析，为产品迭代优化或客户业务决策提供支持。
- 技术支撑与迭代：响应问题，持续提供维护服务，并基于反馈开发新功能版本。
嵌入式开发与系统集成的协同
现代嵌入式产品开发已不再是单纯的硬件或单片机编程，其核心价值在于作为智能终端与更广阔的信息系统进行无缝集成。因此，开发流程必须前瞻性地考虑集成需求。成功的产品是“端-管-云”协同设计的结果：
- “端” 是嵌入式设备，负责感知与控制。
- “管” 是通信网络，负责可靠传输。
- “云” 是信息系统与服务，负责数据汇聚、处理、分析与业务赋能。
在整个流程中，信息系统集成服务的思想应贯穿始终，从最初设计接口协议，到中期联调测试，再到后期部署运维，确保嵌入式产品不仅能独立工作，更能作为有机组成部分，赋能整个数字化系统，创造最大业务价值。
